高壓美標球閥是本世紀50年代問世的一種閥門，在半個世紀的時間里，球閥已發展成為一種主要的閥類。球閥主要用于截斷或接通介質，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。與其它閥類相比.
|
美標高壓球閥型號：Q347N-1500LB |
美標高壓球閥口徑：6"(150MM) |
美標高壓球閥公稱壓力：1500LB |
|
美標高壓球閥連接方式：法蘭連接 |
美標高壓球閥操作方式：蝸輪 |
美標高壓球閥主要功能：起開關作用 |
|
美標高壓球閥使用介質：水.油品.蒸汽 |
美標高壓球閥材質：F304鍛不銹鋼 |
美標高壓球閥使用標準：美標 |
注：型號代表意義
Q代表球閥 3代表電動蝸輪 4代表法蘭連接 7代表固定式 N代表尼龍

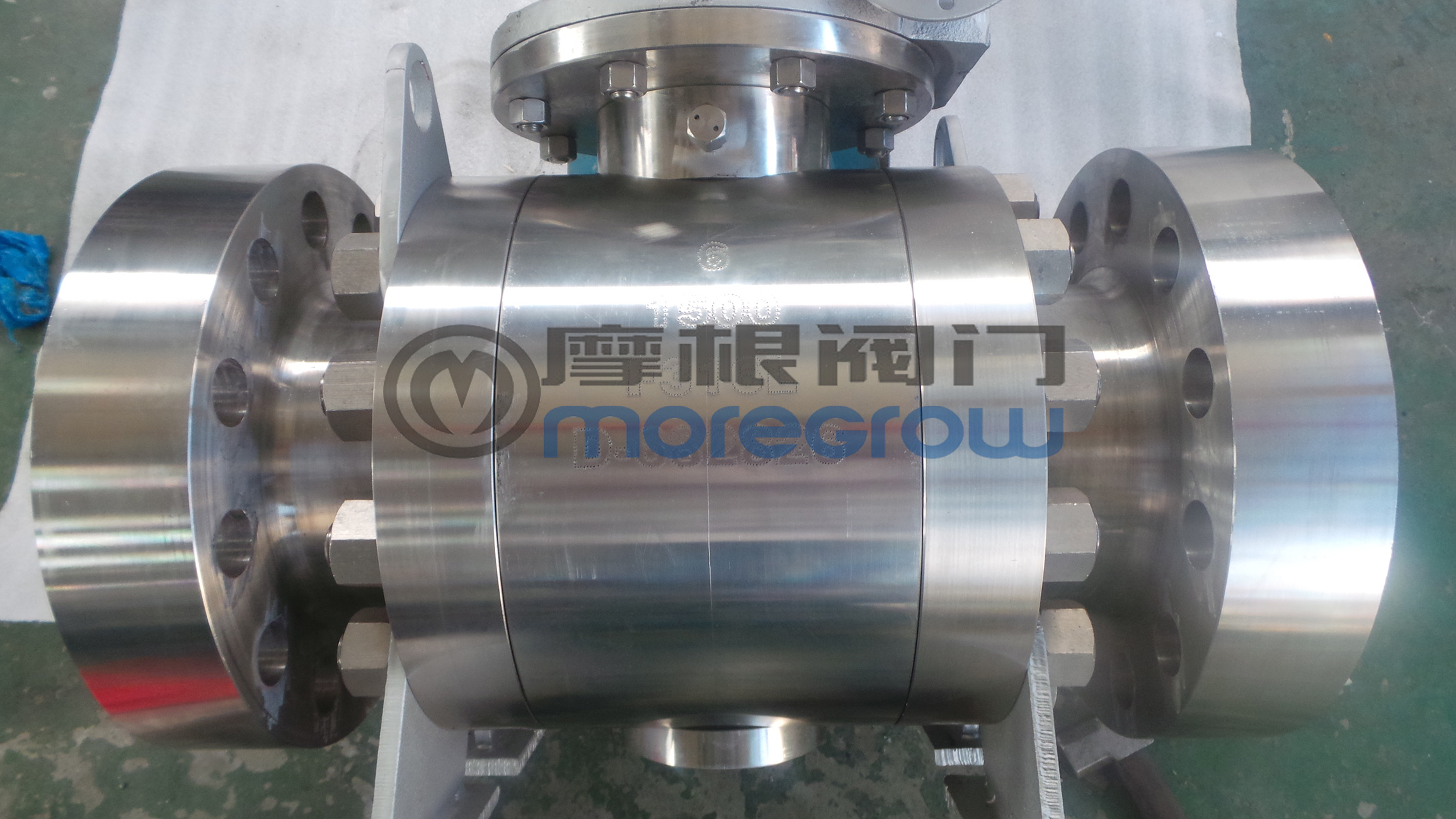

浙江摩根閥門有限公司現場美標高壓球閥圖片
Q347N美標高壓球閥浙江摩根閥門有限公司制造，型號Q347N-1500LB 6" 閥體采用F304鍛不銹鋼,內件材質：球體F304,閥座：F304+尼龍，蝸輪采用出口型蝸輪。
美標高壓球閥主要零部件材料：
|
零件名稱 |
材料 |
|
閥體/蓋 |
A105、304、316、304L、316L |
|
球體 Ball |
A105+HCr(Nip),2Cr13,304,316,304L,316L |
|
閥桿 Stem |
2Cr13,304,316,304L,316L |
|
閥座 Seat |
PTFE、PPL、尼龍101 |
美標高壓球閥ANSI Class150 PN1.6 壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)
|
公稱通徑 |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
球孔直徑 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
|
L |
RF |
178 |
203 |
229 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
1372 |
1524 |
1753 |
|
BW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
|
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
580 |
640 |
730 |
980 |
1010 |
|
|
H |
165 |
90 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
680 |
760 |
870 |
980 |
1040 |
|
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
|
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
|
|
重量 |
24 |
50 |
75 |
195 |
280 |
440 |
570 |
800 |
1480 |
2350 |
2400 |
4050 |
6160 |
7200 |
8700 |
12500 |
|
美標高壓球閥ANSI Class300 PN2.5 PN4.0 壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)
|
公稱通徑 |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
球孔直徑 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
|
L |
RF |
216 |
283 |
305 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
|
RW |
216 |
283 |
305 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1956 |
|
|
H1 |
100 |
110 |
130 |
175 |
210 |
274 |
305 |
340 |
395 |
440 |
470 |
580 |
640 |
730 |
980 |
1010 |
|
|
H |
165 |
190 |
200 |
270 |
300 |
380 |
420 |
450 |
530 |
560 |
605 |
680 |
760 |
870 |
980 |
1040 |
|
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
|
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
|
|
重量 |
30 |
58 |
95 |
210 |
318 |
440 |
575 |
800 |
1840 |
2700 |
2890 |
4640 |
6700 |
7810 |
9480 |
13800 |
|
美標高壓球閥ANSI Class400 PN6.3 壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)
|
公稱通徑 |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
球孔直徑 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
|
L |
RF |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
1232 |
1397 |
1651 |
1880 |
1956 |
|
RW |
292 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
978 |
1054 |
1232 |
1397 |
1651 |
1880 |
1956 |
|
|
H1 |
110 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
590 |
655 |
730 |
830 |
930 |
|
|
H |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
700 |
790 |
890 |
1000 |
1070 |
|
|
W |
400 |
700 |
850 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
E |
|
|
|
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
|
F |
|
|
|
350 |
350 |
350 |
420 |
420 |
500 |
500 |
500 |
580 |
650 |
650 |
735 |
735 |
|
|
重量 |
30 |
58 |
95 |
210 |
318 |
440 |
575 |
800 |
1840 |
2700 |
2890 |
4640 |
6700 |
7810 |
9480 |
13800 |
|
美標高壓球閥ANSI Class600 PN10.0 壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)
|
公稱通徑 |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
30" |
32" |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
750 |
800 |
|
|
球孔直徑 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
689 |
737 |
787 |
|
|
L |
RF |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
1549 |
1651 |
1778 |
|
BW |
295 |
359 |
435 |
562 |
664 |
791 |
841 |
892 |
994 |
1095 |
1200 |
1407 |
1549 |
1651 |
1778 |
|
|
RTJ |
292 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
1549 |
1651 |
1778 |
|
|
H1 |
110 |
120 |
140 |
185 |
220 |
270 |
310 |
345 |
410 |
440 |
480 |
590 |
660 |
700 |
730 |
|
|
H |
180 |
200 |
210 |
290 |
320 |
380 |
430 |
450 |
550 |
580 |
630 |
700 |
790 |
840 |
890 |
|
|
W |
400 |
850 |
1000 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
E |
|
|
|
116 |
116 |
171 |
171 |
171 |
150 |
83 |
123 |
123 |
123 |
123 |
123 |
|
|
F |
|
|
|
350 |
350 |
500 |
420 |
420 |
580 |
650 |
735 |
735 |
735 |
735 |
735 |
|
|
重量 |
32 |
64 |
120 |
260 |
500 |
700 |
1098 |
1520 |
2300 |
3250 |
3780 |
6450 |
8500 |
10600 |
13100 |
|
美標高壓球閥ANSI Class900 PN15.0 壓力等級 法蘭按ANSI B16.5 JB79 HG20596 (mm)
|
公稱通徑 |
NPS |
2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
球孔直徑 |
51 |
76 |
102 |
152 |
203 |
254 |
305 |
324 |
375 |
425 |
473 |
572 |
|
|
L |
RF&BW |
368 |
381 |
457 |
610 |
737 |
838 |
965 |
1029 |
1130 |
1219 |
1334 |
1569 |
|
RTJ |
371 |
384 |
460 |
613 |
740 |
841 |
968 |
1038 |
1140 |
1219 |
1334 |
1569 |
|
|
H1 |
135 |
158 |
190 |
200 |
250 |
285 |
350 |
400 |
480 |
530 |
580 |
670 |
|
|
H |
190 |
200 |
230 |
300 |
375 |
420 |
460 |
530 |
600 |
640 |
700 |
760 |
|
|
W |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
E |
116 |
116 |
116 |
171 |
171 |
83 |
83 |
123 |
123 |
180 |
180 |
220 |
|
|
F |
350 |
350 |
350 |
420 |
420 |
650 |
650 |
735 |
735 |
735 |
735 |
735 |
|
|
重量 |
50 |
80 |
170 |
390 |
640 |
970 |
1550 |
2150 |
3320 |
4520 |
5320 |
9600 |
|
高壓美標球閥具有如下的一些優點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。
公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K
公稱通徑或口徑：DN6～900、NPS 1/4 ～36
連接方式：法蘭、對焊、螺紋、承插焊等
適用溫度：-196℃～540℃
驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動
閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
美標高壓球閥先進的閥座，聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃ 驅動方式：手動、氣動、電動、液動等
美標高壓球閥的特點：
①美標高壓球閥產品的設計，制造符合美國國家標準ANS1B16.34，美國石油學會標準AP1608、AP16D要求。 ②所有閥門流體阻力最小。 ③開閥速度快吸旋900即可完成開關。 ④閥座材料采用聚四氟乙烯、摩擦系數小密封可靠啟閉輕松。 ⑤球體在閥座之間的運動帶有擦拭作用，故可適用帶懸浮顆粒的介質。 ⑥閥桿帶有上密封，并采用倒裝式結構，可防止在介質壓力作用下閥桿沖擊。 ⑦根據用戶需要可設有防靜電，耐火和防止誤操作的鎖定機構。 ⑧根據開閉力的需要可浮動球或固定球，固定球球閥其閥座地浮動的，依靠介質壓力在閥座上產生的活塞效應實現密封，減輕了開閉力。 標準（防火、防靜電）
3：美標高壓球閥的概述：
美標高壓球閥是由旋塞演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。特別是在美、日、德、法、意、西、英等工業發達國家，球閥的使用非常廣泛，使用品種和數量仍在繼續擴大，并向高溫、高壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展，其可靠性及其他性能指標均達到較高水平，并已部分取代閘閥、截止閥、節流閥。隨著球閥的技術進步，在可以預見的短時見內，特別是在石油天然氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。此外，在其他工業中的大中型口徑、中低壓力領域，球閥也將會成為主導的閥門類型之一。 球閥是本世紀50年代問世的一種閥門，在半個世紀的時間里，球閥已發展成為一種主要的閥類。球閥主要用于截斷或接通介質，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。
5：美標高壓球閥的主要適用范圍： 美標高壓球閥主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~2500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
6：美標高壓球閥的性能參數：
a、工作壓力：1.0Mpa-42.0Mpa。 b、工作溫度：-46+550℃。 c、驅動方式：手動、蝸輪、氣動、電動等。 d、連接方式：法蘭、焊接、對焊、承插焊、等。 e、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。 f、閥體材質：鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、 鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
7:美標高壓球閥設計標準：
設計和制造標準按照: GB12237； 結構長度按照: GB12221； 連接端尺寸按照：JB/T79,GB9113,HG20592； 檢驗和測試按照: JB/T 9092、GB/T13927； 8:美標高壓球閥設計標準： 設計和制造標準按照: ASME B16.34,API6D等； 結構長度按照: ASME B16.10； 連接端尺寸按照：ASME B16.5,ASME B16.25； 檢驗和測試按照: API598； 防火設計按照：API607；
美標球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
高壓美標球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
產品名稱與高壓美標球閥的型號；高壓美標球閥的操作方式（有手動渦輪傳動氣動電動等）；高壓美標球閥的密封面材質和硬度； 高壓美標球閥的閥體材質； 高壓美標球閥的壓力； 高壓美標球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；高壓美標球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。高壓美標球閥產品包裝人性化亦可按您的要求辦理。
若已經由設計單位選定摩根的高壓美標球閥型號，請按高壓美標球閥型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【http://www.12560.net.cn浙江摩根閥門有限公司】 如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
