雙相不銹鋼閥門,對焊式雙相不銹鋼球閥
該類鋼兼有奧氏體和鐵素體不銹鋼的特點，與鐵素體相比，塑性、韌性更高，無室溫脆性，耐晶間腐蝕性能和焊接性能均顯著提高，同時還保持有鐵素體不銹鋼的475℃脆性以及導熱系數高，具有超塑性等特點。與奧氏體不銹鋼相比，強度高且耐晶間腐蝕和耐氯化物應力腐蝕有明顯提高。雙相不銹鋼具有優良的耐孔蝕性能，也是一種節鎳不銹鋼。
2507雙相鋼焊接球閥,F53雙相不銹鋼球閥主要成分由于具有奧氏體+鐵素體雙相組織，且兩個相組織的含量基本相當，故兼有奧氏體不銹鋼和鐵素體不銹鋼的特點。屈服強度可達400Mpa ~ 550MPa，是普通奧氏體不銹鋼的2倍。與鐵素體不銹鋼相比，雙相不銹鋼的韌性高，脆性轉變溫度低，耐晶間腐蝕性能和焊接性能均顯著提高；同時又保留了鐵素體不銹鋼的一些特點，如475℃脆性、熱導率高、線膨脹系數小，具有超塑性及磁性等。與奧氏體不銹鋼相比，雙相不銹鋼的強度高，特別是屈服強度顯著提高，且耐孔蝕性、耐應力腐蝕、耐腐蝕疲勞等性能也有明顯的改善。
雙相不銹鋼按其化學成分分類，可分為Cr18型、Cr23(不含Mo)型、Cr22型和Cr25型四類。對于Cr25型雙相不銹鋼又可分為普通型和超級雙相不銹鋼，其中應用較多的是Cr22型和Cr25型。我國采用的雙相不銹鋼以瑞典產居多，具體牌號有：3RE60(Cr18型)，SAF2304 (Cr23型)，SAF2205 (Cr22型)，SAF2507(Cr25型)。
雙相不銹鋼閥門,對焊式雙相不銹鋼球閥相關參數：
|
雙相不銹鋼球閥型號：Q61N-160 DN20 |
雙相不銹鋼球閥口徑：DN20 |
雙相不銹鋼球閥公稱壓力：16MPA |
|
雙相不銹鋼球閥連接方式：焊接式 |
雙相不銹鋼球閥操作方式：手動 |
雙相不銹鋼球閥主要功能：起開關作用與切換 |
|
雙相不銹鋼球閥使用介質：水.油品.蒸汽 |
雙相不銹鋼球閥材質：（F53）2507鍛造不銹鋼 |
雙相不銹鋼球閥使用標準：國標 |
注：型號代表意義
S代表雙聯 Q代表球閥 6代表焊接 1代表浮動球 N代表密封為尼龍

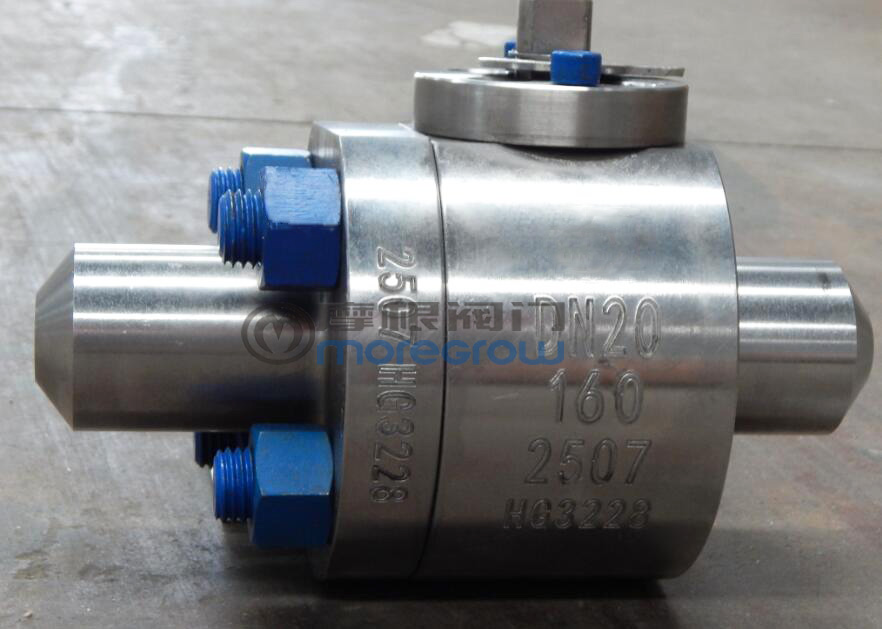

浙江摩根閥門有限公司現場F53(2507)對焊式雙相不銹鋼球閥圖片
F53(2507對焊式)雙相不銹鋼球閥浙江摩根閥門有限公司制造，型號Q61N-160 DN20,閥體采用F53鍛造雙相不銹鋼,內件材質：球體F53雙相不銹鋼,閥座：F53雙相不銹鋼+尼龍，螺栓：B7+噴氟，手柄操作。
|
公稱 |
公稱 |
主要尺寸 |
||||||||||||||
|
L |
L1 |
D |
D1 |
H |
W |
M |
D2 |
b |
Z-Φd |
|||||||
|
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
||||||
|
16.0 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
62 |
70 |
95 |
100 |
60 |
23 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-18 |
|
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
77 |
95 |
105 |
115 |
68 |
36 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-18 |
|
|
32 |
300 |
230 |
100 |
110 |
115 |
150 |
80 |
43 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-18 |
|
|
40 |
|
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-26 |
|
|
50 |
400 |
330 |
130 |
140 |
165 |
200 |
115 |
61 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-26 |
|
|
65 |
490 |
360 |
140 |
150 |
200 |
225 |
145 |
80 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-29 |
|
|
80 |
580 |
380 |
150 |
160 |
225 |
270 |
170 |
105 |
200 |
200 |
600 |
M100×3 |
94 |
50 |
6-33 |
|
|
100 |
620 |
430 |
178 |
188 |
260 |
320 |
195 |
118 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-36 |
|
|
32.0 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
62 |
70 |
105 |
100 |
68 |
23 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-18 |
|
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
77 |
95 |
115 |
115 |
80 |
36 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-18 |
|
|
32 |
300 |
230 |
100 |
110 |
165 |
150 |
115 |
43 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-22 |
|
|
40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-26 |
|
|
50 |
400 |
330 |
130 |
140 |
200 |
200 |
145 |
61 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-29 |
|
|
65 |
490 |
360 |
140 |
150 |
225 |
225 |
170 |
80 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-33 |
|
|
80 |
580 |
380 |
150 |
160 |
260 |
270 |
195 |
105 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-36 |
|
|
100 |
620 |
430 |
178 |
188 |
300 |
320 |
235 |
118 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-36 |
|
l 公稱壓力：16.0MPA；
l 公稱通徑： DN20MM全通徑；
l 主體材料：F53雙相不銹鋼（奧氏體不銹鋼）；
l 內件材料： F53雙相不銹鋼+尼龍；
l 連接形式：對焊；
l 結構長度：按照客戶要求；
l 泄漏等級：零泄漏；
l 適用溫度：常溫。
對焊雙相不銹鋼球閥材料的選擇
根據氫氣特性，閥門主要部件材料選擇如下：
閥體、側蓋、：F53雙相不銹鋼（奧氏體不銹鋼）；
球體：F53雙相不銹鋼（奧氏體不銹鋼）；
閥座：F53雙相不銹鋼（奧氏體不銹鋼）+尼龍；
閥桿：F53雙相不銹鋼（可以根據不同的條件選定材料）；
彈簧：304不銹鋼；
緊固件：B7+2H+噴氟；
密封材料：石墨+O型圈（氟橡膠）。
（1）含鉬雙相不銹鋼在低應力下有良好的耐氯化物應力腐蝕性能。一般18-8型奧氏體不銹鋼在60°C以上中性氯化物溶液中容易發生應力腐蝕斷裂，在微量氯化物及硫化氫工業介質中用這類不銹鋼制造的熱交換器、蒸發器等設備都存在著產生應力腐蝕斷裂的傾向，而雙相不銹鋼卻有良好的抵抗能力。
（2）含鉬雙相不銹鋼有良好的耐孔蝕性能。在具有相同的孔蝕抗力當量值（PRE=Cr%+3.3Mo%+16N%）時，雙相不銹鋼與奧氏體不銹鋼的臨界孔蝕電位相仿。雙相不銹鋼與奧氏體不銹鋼耐孔蝕性能與AISI 316L相當。含25%Cr的，尤其是含氮的高鉻雙相不銹鋼的耐孔蝕和縫隙腐蝕性能超過了AISI 316L。
（3）具有良好的耐腐蝕疲勞和磨損腐蝕性能。在某些腐蝕介質的條件下，適用于制作泵、閥等動力設備。
（4）綜合力學性能好。有較高的強度和疲勞強度，屈服強度是18-8型奧氏體不銹鋼的2倍。固溶態的延伸率達到25%，韌性值AK（V型槽口）在100J以上。
（5）可焊性良好，熱裂傾向小，一般焊前不需預熱，焊后不需熱處理，可與18-8型奧氏體不銹鋼或碳鋼等異種焊接。
（6）含低鉻（18%Cr）的雙相不銹鋼熱加工溫度范圍比18-8型奧氏體不銹鋼寬，抗力小，可不經過鍛造，直接軋制開坯生產鋼板。含高鉻（25%Cr）的雙相不銹鋼熱加工比奧氏體不銹鋼略顯困難，可以生產板、管和絲等產品。
（7）冷加工時比18-8型奧氏體不銹鋼加工硬化效應大，在管、板承受變形初期，需施加較大應力才能變形。
（8）與奧氏體不銹鋼相比，導熱系數大，線膨脹系數小，適合用作設備的襯里和生產復合板。也適合制作熱交換器的管芯，換熱效率比奧氏體不銹鋼高。
（9）仍有高鉻鐵素體不銹鋼的各種脆性?xún)A向，不宜用在高于300°C的工作條件。雙相不銹鋼中含鉻量愈低，σ等脆性相的危害性也愈小。
2507雙相鋼法蘭球閥,F53雙相不銹鋼球閥用于煉油、化肥、造紙、石油、化工等耐海水耐高溫濃硝酸等。
對焊雙相不銹鋼球閥產品的采購須知：
對焊雙相不銹鋼球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。 產品名稱與對焊雙相不銹鋼球閥的型號；對焊雙相不銹鋼球閥的操作方式（有手動渦輪傳動氣動電動等）；對焊雙相不銹鋼球閥的密封面材質和硬度；對焊雙相不銹鋼球閥的閥體材質的壓力； 對焊雙相不銹鋼球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性； 對焊雙相不銹鋼球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。 對焊雙相不銹鋼球閥產品包裝人性化亦可按您的要求辦理。 若已經由設計單位選定摩根的雙相不銹鋼球閥型號，請按對焊雙相不銹鋼球閥型號直接向我司銷售部訂購。 當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。感謝您訪問我們的網站【http://www.12560.net.cn浙江摩根閥門有限公司】 如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務
