Q347Y蝸輪硬密封固定式球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。
硬密封球閥，手動鑄鋼硬密封球閥體表面采用先進的噴涂技術，通過對各種不同工況條件的處理，最高硬度可達HRC78。閥座密封面的處理，最高硬度可達HRC72。球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。金屬密封球閥有浮動球和固定球兩種結構金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封。
由于彈簧負荷的作用使輔助密封膨脹，實現閥體與閥座之間的密封.彈簧的載荷足以提供閥座與球體間可靠密封,在低壓條件下，可以在閥座密封面與球體之間設計有密封脂注入系統。
|
硬密封球閥型號：Q347Y-25C DN350 |
硬密封球閥口徑：DN350MM |
硬密封球閥公稱壓力：2.5MPA |
|
硬密封球閥連接方式：法蘭連接 |
硬密封球閥操作方式：蝸輪 |
硬密封球閥主要功能：起開關作用或調節作用 |
|
硬密封球閥介質：水.油品.蒸汽.耐磨顆粒 |
硬密封球閥材質：WCB碳鋼 |
硬密封球閥使用標準：國標標準 |
注：型號代表意義
Q代表球閥 3代表蝸輪 4代表法蘭連接 7代表固定式 Y代表密封為NI60/STL/碳化鎢/碳化鉻

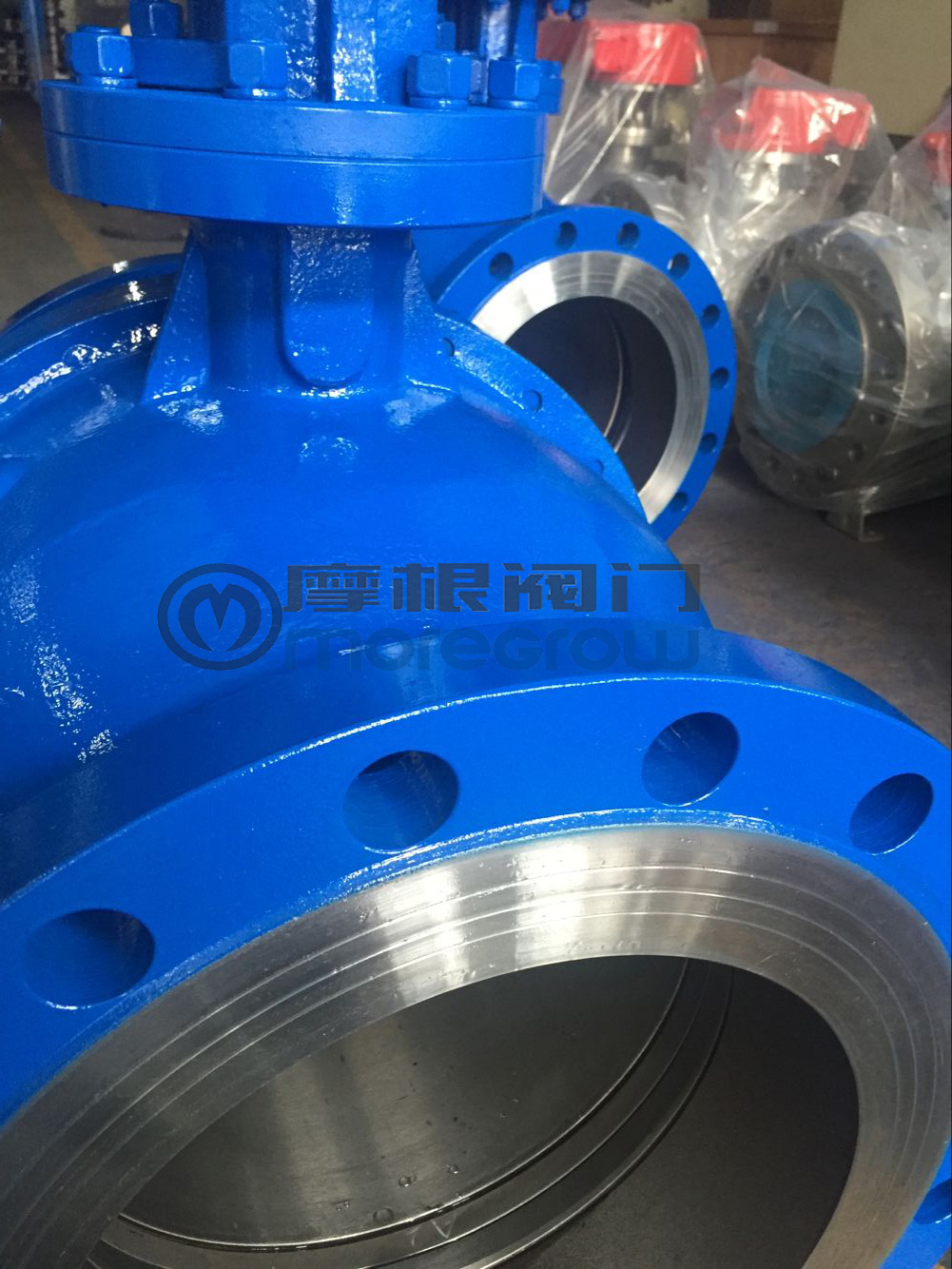

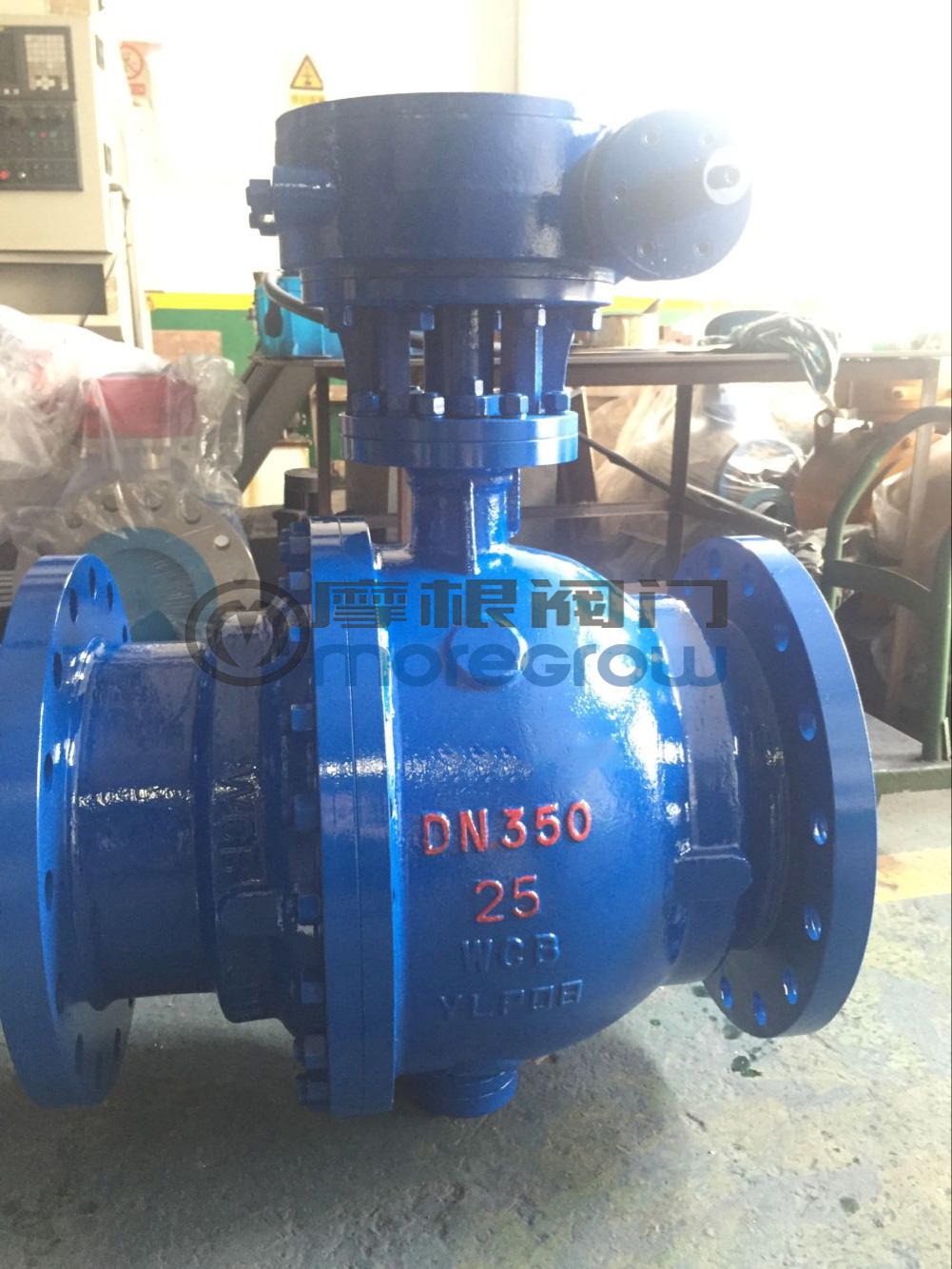

浙江摩根閥門有限公司現場蝸輪硬密封球閥圖片
Q347Y蝸輪硬密封球閥浙江摩根閥門有限公司制造，型號Q347Y-25C DN350MM 閥體采用WCB鑄鋼,內件材質：球體A105+STL司太立20#,閥座：A105+STL司太立16#
操作使用
1）操作前須確認管路和閥已被沖洗過。
2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。
3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
維修概述說明
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據。
注意
●球閥在關閉狀態下，閥體內部依舊存在受壓流體
●維修前，解除管線壓力并使閥門處于打開位置
●維修前，斷開電源或氣源
●維修前，將執行機構與支架脫離
●必須先查明球閥上、下游管道確已卸除壓力后，才能進行拆卸分解操作
●分解及再裝配時必須小心防止損傷零件的密封面，特別是非金屬零件，取出O 型圈時宜使用專用工具
●裝配時法蘭上的螺栓必須對稱、逐步、均勻地?cái)Q緊
●清洗劑應與球閥中的橡膠件、塑料件、金屬件及工作介質（例如燃?xì)猓┑染嗳�。工作介質為燃?xì)鈺r(shí)，可用汽油(GB484-89)清洗金屬零件。非金屬零件用純凈水或酒精清洗
●分解下來的單個零件可以用浸洗方式清洗。尚留有未分解下來的非金屬件的金屬件可采用干凈的細潔的浸漬有清洗劑的綢布（為避免纖維脫落粘附在零件上）擦洗。清洗時須去除一切粘附在壁面上的油脂、污垢、積膠、灰塵等
●非金屬零件清洗后應立即從清洗劑中取出，不得長時間浸泡
●清洗后需待被洗壁面清洗劑揮發后（可用未浸清洗劑的綢布擦）進行裝配，但不得長時間擱置，否則會生銹、被灰塵污染
●新零件在裝配前也需清洗干凈
●使用潤滑脂潤滑。潤滑脂應與球閥金屬材料、橡膠件、塑料件及工作介質均相容。工作介質為燃?xì)鈺r(shí)，可用例如特221 潤滑脂。在密封件安裝槽的表面上涂一薄層潤滑脂，在橡膠密封件上涂一薄層潤滑脂，閥桿的密封面及摩擦面上涂一薄層潤滑脂
●裝配時應不允許有金屬碎屑、纖維、油脂（規定使用的除外）灰塵及其它雜質、異物等污染、粘附或停留在零件表面上或進入內腔
填料處得再鎖緊
若填料處有微泄發生，須再鎖緊閥桿螺母。
注意：不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。
更換閥座和密封件
A)、拆卸
使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質。
關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。
依序拆卸驅動裝置-執行機構、連接支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。
拆卸體蓋連接螺栓和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈。
確認閥球在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。
由閥體中孔向下輕推閥桿直到完全取出，然后取出O型圈及閥桿下填料。
注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位。
B)、重新組裝
清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件。
按拆卸的相反順序進行組裝。
用規定的扭矩，交叉鎖緊法蘭連接螺栓。
用規定的扭矩，鎖緊閥桿螺母。
安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。
如有可能，請?jiān)诨匮b管道前，按相關標準對閥進行壓力密封測試和性能測試。
1、原理
球閥的啟閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
2、適用場所
低壓、小口徑管道上用于截?cái)嗨骱透淖兯鞯姆峙浠蛐杩焖賳㈤]的場所。
3、特點
1）、流動阻力�。�
2）、結構簡單；
3）、體積小、重量輕；
4）、目前球閥的密封面材料選用塑料、密封性好；
5）、操作方便，開閉迅速，便于遠距離的控制；
6）、維修方便，密封圈一般都是活動的，拆卸更換方便；
7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。
4、分類
1）、常用的球閥按其工作原理分為浮動式球閥、固定式球閥、升降桿式球閥等。
2）、球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
5、施工、安裝要點
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。
6、執行標準
1）、產品標準
《通用閥門法蘭和對焊連接鋼制球閥》GB/T12237-89
《鐵制和銅制球閥》GB/T 15185-1994
《鋼制閥門 一般要求》GB/T 12224-2005
《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
2）、工程標準
《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002
《通風與空調工程施工質量驗收規范》GB 50243-2002
蝸輪硬密封球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
產品名稱與蝸輪硬密封球閥的型號；蝸輪硬密封球閥的操作方式（有手動渦輪傳動氣動電動等）；蝸輪硬密封球閥的密封面材質和硬度； 蝸輪硬密封球閥的閥體材質；蝸輪硬密封球閥的壓力； 蝸輪硬密封球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性； 蝸輪硬密封球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。蝸輪硬密封球閥產品包裝人性化亦可按您的要求辦理。
若已經由設計單位選定摩根的蝸輪硬密封球閥型號，請按蝸輪硬密封球閥型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
