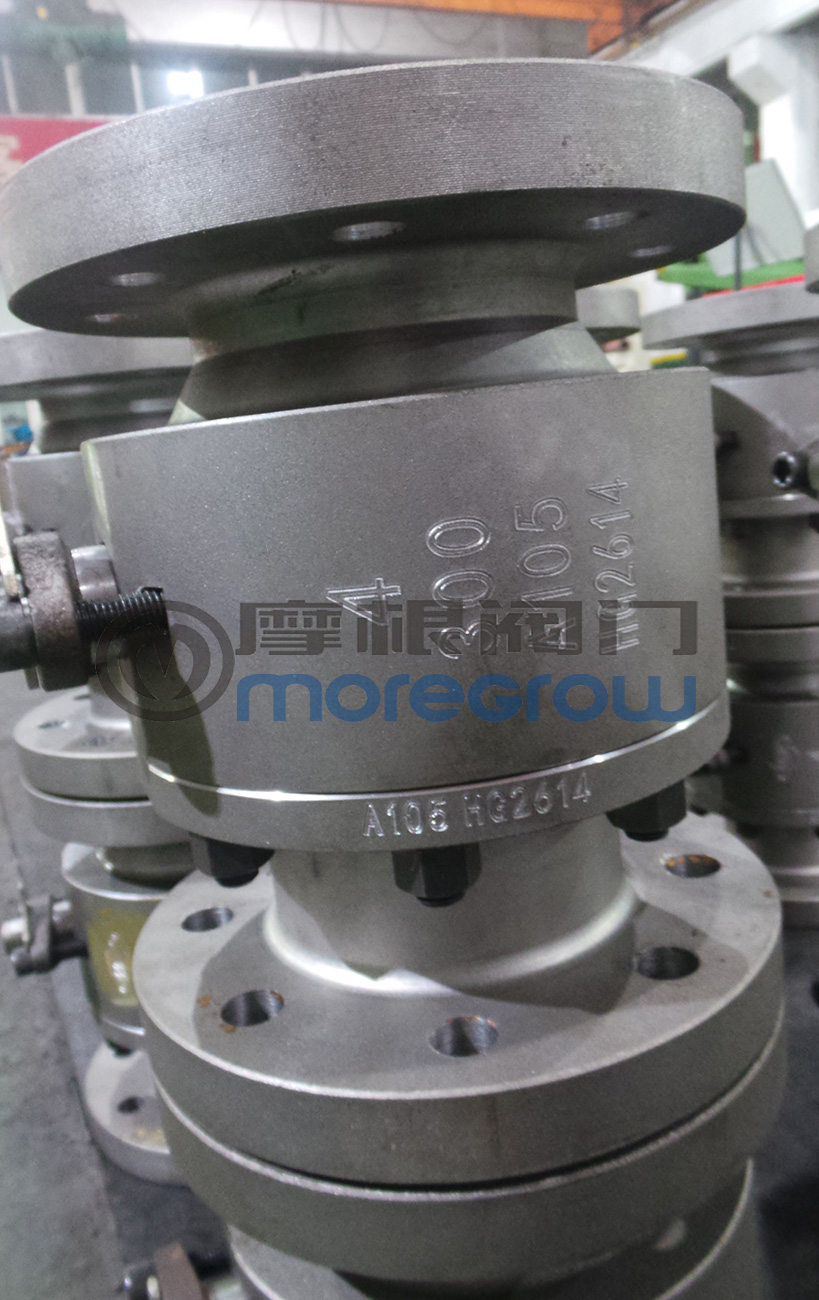

美標鍛鋼球閥詳細說明
本閥各部個均為鍛件，軟密封圈鑲?cè)脘撊?nèi)，鋼座也加工出密封面，鋼座徑向與背面均設有“0”形圈，以確保介質不外漏。閥桿為下裝式設計，臺肩處設有推力軸承，減輕操作力矩。
防火功能：一旦軟密封被燒毀，由于介質壓力將球推向鋼座，能起到防火功能。
l 公稱壓力：300Lb；
l 公稱通徑： 4”全通徑；
l 主體材料：A105鍛鋼；
l 內件材料： A105鍛鋼+四氟；
l 連接形式：法蘭；
l 結構長度：美標法蘭也可以按照客戶要求；
l 泄漏等級：零泄漏；
l 設計標準： ASME B16.34，API6D等
l 適用溫度：常溫。
2、美標鍛鋼球閥設計標準
設計規范：設計和制造按ASME B16.34；
閥門結構長度按ASME B16.10；
法蘭尺寸按ASME B16.5。
參考標準：
API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》；
API 598-2009《閥門的檢查我和試驗》 ；
ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》；
API Q1-2007《質量綱要規范》；
NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》；
API 607 《閥門火燒試驗》等。
3、美標鍛鋼球閥球閥材料的選擇
根據氫氣特性，閥門主要部件材料選擇如下：
閥體、側蓋、：A105鍛鋼；
球體：A105鍛鋼+ENP；
閥座：A105鍛鋼+四氟；
閥桿：F6A（可以根據不同的條件選定材料）；
彈簧：304不銹鋼；
緊固件：B7+2H；
中法蘭密封材料：石墨+O型圈（氟橡膠）。
