Q947Y電動硬密封球閥概述硬密封球閥性能要求在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
|
電動硬密封球閥型號：Q947Y |
電動硬密封球閥口徑：50MM-800MM |
電動硬密封球閥公稱壓力：1.6MPA -16.0.0MPA |
|
電動硬密封球閥連接方式：法蘭連接 |
電動硬密封球閥操作方式：電動 |
電動硬密封球閥主要功能：起開關作用或調節作用 |
|
電動硬密封球閥使用介質：水.油品.蒸汽.耐磨顆粒 |
電動硬密封球閥材質：碳鋼.不銹鋼.鉻鉬鋼 |
電動硬密封球閥使用標準：機械部標準或定做非標 |
注：型號代表意義
Q代表球閥 9代表電動 4代表法蘭連接 7代表固定式 Y代表密封為NI60/STL/碳化鎢/碳化鉻
硬密封球閥性能要求
一、電動硬密封球閥技術要求：
1、電動硬密封球閥結構要簡單，介質通過時對流態影響小(流阻小)，啟閉靈活，工作平穩、無振動，密封、耐磨性能好，使用壽命長，安裝方便及關斷性能好，運行安全可靠。
2、閥體上有標明閥門承壓方向的箭頭指示，以方便安裝。閥門應裝有顯示閥門開啟和關閉位置的指示器，避免由于錯誤操作引起的混亂調節。
3、 電動硬密封球閥具有開啟、關斷和調節的功能，球型閥門的正常開關為電力驅動和蝸桿驅動。
4、電動硬密封球閥開閥閉閥速度勻速，時間短。
5、閥門可在任意開度下長期運行，閥門能穩定地保持位置并無波動現象(全開位置為90°，全關位置為0°) 。
6、所有閥門采用金屬硬密封形式，開啟次數保證不低于2000次。
7、閥本體各部件要滿足水質的要求，耐腐蝕性能強。閥體不得采用灰鑄鐵，可采用球墨鑄鐵、鑄鋼；閥板采用不銹鋼，閥軸采用不銹鋼，閥板閥體密封圈為硬密封，采用不銹鋼。
8、表面處理:光噴砂(比拋丸技術更先進),再引進酸堿磷化處理,待干后立即刷涂防銹漆,最后靜電噴涂環氧樹脂粉末,全部流程按國家標準《JB/T106-2004閥門的標志和涂漆》執行.
9、閥門產品模具采用先進的機械造型,樹脂砂鑄造工藝鑄造,外觀漂亮,鑄件具有互換性.
10、設備制造要求
全部閥門具備下述的符號，符號澆鑄成凸出的字體于殼體上。
—鑄造爐號；
—工作壓力；
—閥門直徑
—標明箭頭方向，以表明閥門只允許水單向流動。
全部閥門配備相應的操作桿、手輪等操作機構，除非另有說明。閥門逆時針方向?yàn)殚_啟，操作機構上澆鑄箭頭，以指明開啟閥門的旋轉方向。每臺閥門上有刻度盤，以示閥門的開啟度。
以下為電動型有的技術要求：（電裝按實際要求填寫，手動形式無以下部分）
11、電動硬密封球閥電動裝置的設計和制造符合國家和制造廠商的有關全部規范和標準。同時符合本規范書以及有關配套要求。
12、電動硬密封球閥電動裝置輸出力矩滿足不同工況下閥門開啟和關閉的要求，并保證動作可靠，其剛度滿足系統穩定性的要求。
13、 電動硬密封球閥電動裝置的絕緣性能符合有關規定。
14、 電動硬密封球閥電動裝置設有電氣及機械過載安全裝置以保護電機和閥門。
15、電動硬密封球閥電動裝置直接安裝在閥門上，與閥門成套供貨，并完成整體安裝調試工作。
16、電動硬密封球閥電動裝置為 “一體化”多回轉電動裝置。電動裝置內包括接觸器、繼電器、閥門行程開/關、過力矩限位開/關、斷電保護裝置、電機過負荷保護裝置、加熱器等。閥門電動裝置還帶有就地開/關按鈕盒及機械的遠方/就地切換開關、手輪和就地位置指示器。
17、電動硬密封球閥電動裝置的行程開/關為開、關方向獨立的無源干接點，力矩開關為開、關方向獨立的無源干接點，接點數量分別不少于兩對，接點容量不低于220VAC，5A；110VDC，2A。這些接點均是提供給招標方使用。就地位置指示器為標尺或機械刻度式，可以指示在完全打開、關閉及中間位置。
18、閥門電動裝置自帶接線盒（或接線端子），并至少能發出或接受下列信號：
開閥（DI）
關閥（DI）
閥已開（DO）
閥已關（DO行程關）
閥已關（DO力矩關）
閥電動裝置故障（DO）
閥電動裝置處于遠方/就地控制（DO）
19、 買方僅對閥門電動裝置提供一路380VAC三相三線制電源。賣方需要的其他電壓等級的電源自己解決。
20、閥門電動裝置防護等級不低于IP67。
21、安裝在室內的閥門，其閥桿、手輪及電動裝置具有良好的抗腐蝕性，電機防潮濕。
22、 電動裝置選用EMG DMC系列一體化智能型產品。
23、電動裝置內部電氣元件（包括接觸器、繼電器、指示燈、按鈕、閥門行程開/關、過力矩限位開/關、斷電保護裝置、電機過負荷保護裝置等）選用合資產品。
24、招標方與投標方的設計分界點在賣方提供的閥門電動裝置就地接線盒端子排（或接線端子）下口處。

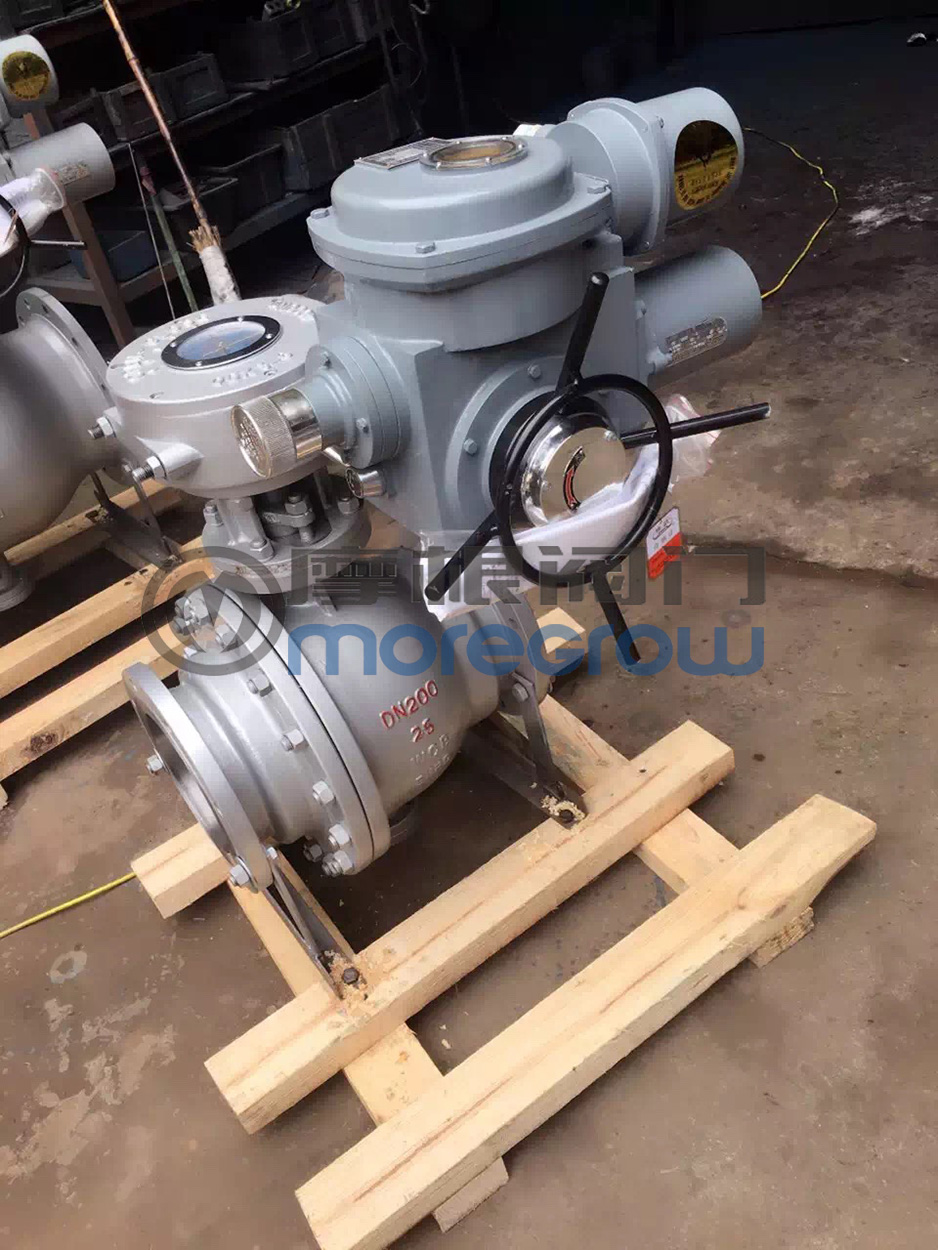

浙江摩根閥門有限公司現場Q947Y電動硬密封球閥圖片
Q347N鍛鋼軟密封球閥浙江摩根閥門有限公司制造，型號Q947Y-25C DN200 閥體采用WCB碳鋼,內件材質：球體A105+STL司太立20#,閥座：A105+STL司太立16#，電動執行器與電動蝸輪采用國產型。
Q947Y電動硬密封球閥結構及用途
兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。摩根電動固定球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
Q947型電動固定球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
電動硬密封球閥產品的采購須知：
電動硬密封球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
產品名稱與電動硬密封球閥的型號；電動硬密封球閥的操作方式（有手動渦輪傳動氣動電動等）； 電動硬密封球閥的密封面材質和硬度； 電動硬密封球閥的閥體材質； 電動硬密封球閥的壓力； 電動硬密封球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性； 電動硬密封球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。 電動硬密封球閥產品包裝人性化亦可按您的要求辦理。
若已經由設計單位選定摩根的電動硬密封球閥型號，請按電動硬密封球閥型號直接向我司銷售部訂購。
當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
