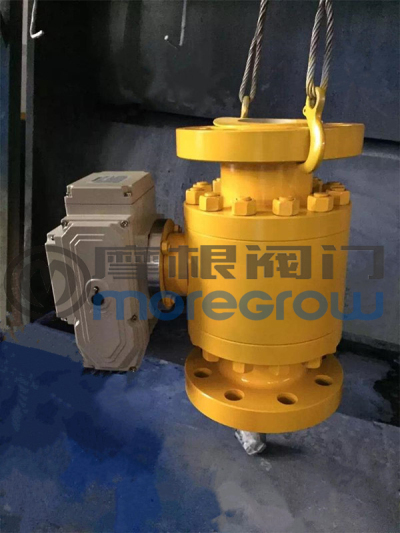

微型電動球閥的詳細說明：
微型電動球閥是部分旋轉類球閥，旋轉90°即可全關全開，與相同規格的閘閥和截止閥比較，球閥體積小、重量輕、功能強大、可靠性高、便于管道安裝等。密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長。閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
|
球閥型號：Q941Y-600LB |
球閥口徑：1"(25MM) |
球閥公稱壓力：600LB |
|
球閥連接方式：法蘭連接 |
球閥操作方式：電動 |
球閥主要功能：起開關作用 |
|
球閥使用介質：水.油品.蒸汽 |
球閥材質：A105鍛鋼 |
球閥使用標準：美標 |
Q代表球閥 9代表電動 4代表法蘭連接 1代表浮動式 Y代表NI60/STL
安裝
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
操作和使用
1、操作前須確認管路和閥已被沖洗過。
2、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°）時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。
3、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
注意事項
球閥在關閉狀態下，閥體內部依舊存在受壓流體
維修前，解除管線壓力并使閥門處于打開位置
維修前，斷開電源或氣源
維修前，將執行機構與支架脫離
1、填料處得再鎖緊
若填料涵處有微泄發生，須再鎖緊閥桿螺母 (13).
注意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會停止。
2、更換閥座和密封件.
A、拆卸
使閥處于半開位置，沖洗、清除閥體內外可能存在的危險物質.
關閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。
依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11) 、耐磨片(10)、閥桿填料(9)
拆卸體蓋連接螺栓(5)和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈(16)。
確認閥球(3)在“關斷”位置，這可以將其較容易的從閥體拿出，隨后取出閥座。
由閥體中孔向下輕推閥桿(6)直到完全取出，然后取出O型圈(8)及閥桿下填料(7)
注意：請謹慎操作，以避免擦傷閥桿表面及閥體填料函密封部位
B、重新組裝
清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件
按拆卸的相反順序進行組裝。
用規定的扭矩，交叉鎖緊法蘭連接螺栓(5)。
用規定的扭矩，鎖緊閥桿螺母(13)
安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和關閉位置。
如有可能，請?jiān)诨匮b管道前，按相關標準對閥進行壓力密封測試和性能測試。
以下是Q941Y美標高壓硬密封球閥摩根閥門公司生產條件中能發到的要求：
