鑄鋼美標球閥結構簡單、體積小、重量輕。流體阻力小,其阻力系數與同長度的管段相等。操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。 在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。適用范圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
球閥型號:Q41Y-150LB |
球閥口徑:1/2”~8” |
球閥公稱壓力:150LB |
球閥連接方式:法蘭連接 |
球閥操作方式:手柄 |
球閥主要功能:起開關作用 |
球閥使用介質:水.油品.蒸汽 |
球閥材質:WCB碳鋼 |
球閥使用標準:美標 |
注:型號代表意義
Q代表球閥 4代表法蘭連接 1代表浮動式 Y代表鈷基合金STL

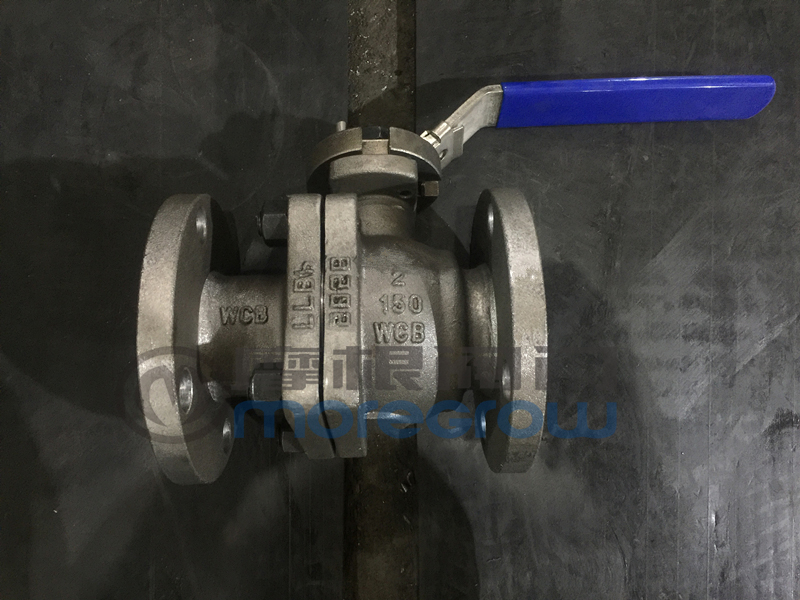

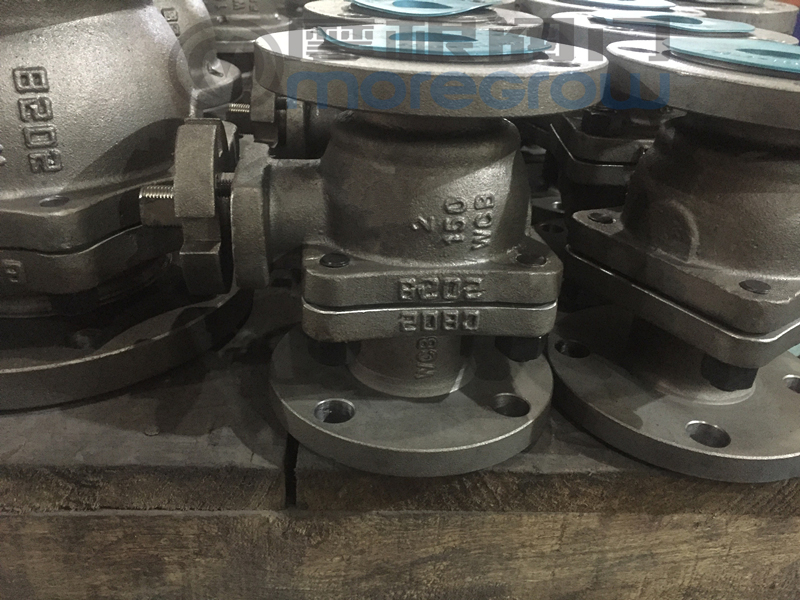

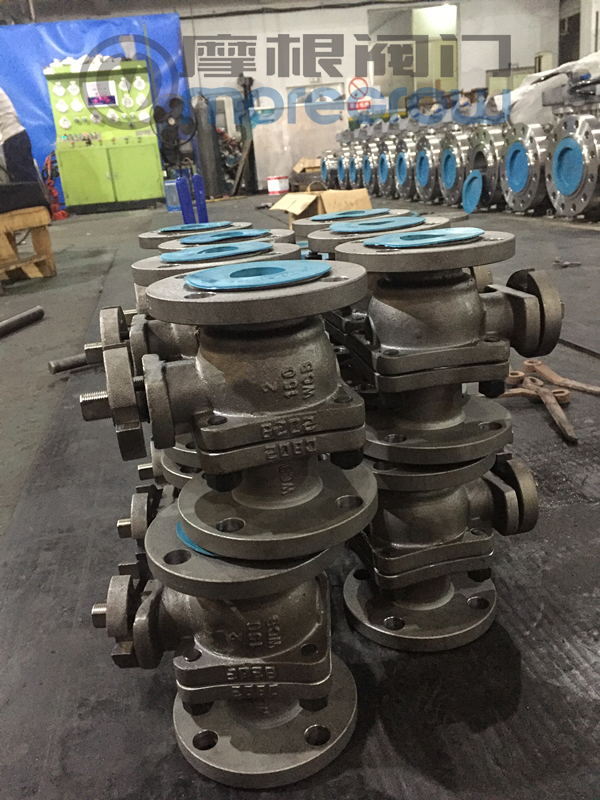

浙江摩根閥門有限公司現場鑄鋼美標球閥圖片
鑄鋼美標球閥-浙江摩根閥門有限公司制造,型號Q41Y-150LB 2"閥體WCB,球體F304+STL 20#,閥座F304+STL 6#,手柄操作。鑄鋼美標球閥的特點:
鑄鋼美標球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用于中低壓球閥。鑄鋼美標球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。球閥的主要特點是本身結構緊湊,易于操作和維修,美標球閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。球閥閥體可以是整體的,也可以是組合式的。 本類閥門在管道中一般應當水平安裝。美標鑄鋼球閥設計標準:
設計和制造標準按照: ASME B16.34,API6D等; 結構長度按照: ASME B16.10; 連接端尺寸按照:ASME B16.5,ASME B16.25; 檢驗和測試按照: API598; 防火設計按照:API607;
美標球閥產品的采購須知:1、美標球閥商品已標的價格表是臨時價格,具體價格已具體參數議價,根據材質及口徑尺寸壓力大小而定,具體價格您可以聯系我們,以實時報價為準。
2、美標球閥產品名稱與美標球閥的型號;
3、美標球閥的操作方式(有手動渦輪傳動氣動電動等);
4、美標球閥的密封面材質和硬度;
5、美標球閥的閥體材質;
6、美標球閥的壓力;
7、美標球閥的使用介質(名稱、粘度、顆粒腐蝕性、毒性;
8、美標球閥我們可以根據您提供的圖紙定做生產;也可以按我公司提供的圖紙生產。
9、美標球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的美標球閥型號,請按美標球閥直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【www.12560.net.cn浙江摩根閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
