Q647DV氣動軟密封球閥概述
氣動固定球閥，氣動球閥，球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封、氣動固定球閥，氣動球閥，球閥廣泛應用于過程控制系統實現開或關。
|
氣動球閥型號：Q647DV |
氣動球閥通徑：200MM |
氣動球閥使用壓力：4.0MPA |
|
氣動球閥連接方式：法蘭連接 |
氣動球閥操作方式：氣動 |
氣動球閥主要功能：起開關作用 |
|
氣動球閥使用介質：水.油品.蒸汽 |
氣動球閥材質：304不銹鋼 |
氣動球閥使用標準：機械部標準 |
注：型號代表意義
Q代表球閥 6代表氣動 4代表法蘭連接 7代表固定式 DV代表密封德威龍

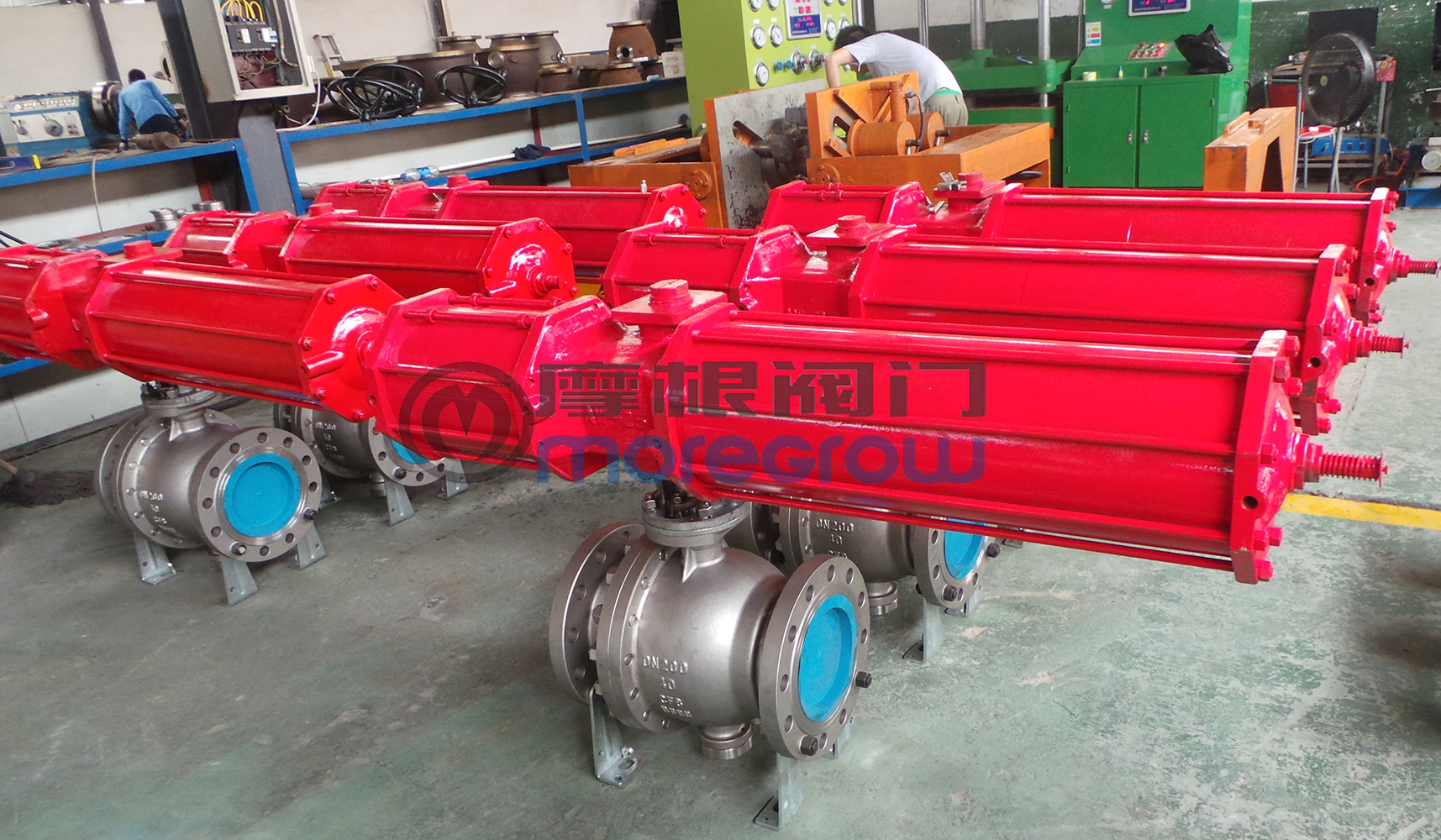

浙江摩根閥門有限公司Q647F氣動軟密封球閥現場圖片
氣動軟密封球閥生產廠家浙江摩根閥門有限公司制造，型號Q647DV-40P DN200 閥體采用304不銹鋼,內件材質：球體F304鍛不銹鋼,閥座：F304+DV德威龍，氣動執行器選用國產。
Q647DV氣動軟密封球閥，是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定球閥 的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。此閥一般水平安裝。
摩根Q647F氣動軟密封球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
固定球閥 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～425℃，
驅動方式：手動、蝸輪、氣動、電動、液動等。
Q647DV氣動軟密封球閥產品特點
1、操作省力：球體由上下軸承支撐，減少摩擦，消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
2、密封性能可靠：PTFE單性材料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在使用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
3、防火結構：為防止由于驟熱或火災的出現，使聚四氟乙烯密封圈燒毀，發生較大泄漏，而助長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環迅速推向球體上，形成金屬與金屬密封，起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
4、自動泄壓功能：當閥門中腔停滯的介質壓力異常升高超過彈簧的預]力時，閥座后退脫離球體，達到自動泄壓的效果，卸壓后閥座自動復
5、排泄管路：閥體上下均設置排泄孑L，可檢查閥座是否發生泄漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接更換填料；可以排放中腔滯留物，減少介質對閥門的污染。
固定球閥廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
AW氣動執行器輸出扭矩
雙作用式輸出扭矩 單位 N.m
|
型號規格 |
氣源壓力( Mpa ) |
||||
|
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
|
AW13 |
515 |
620 |
770 |
930 |
1080 |
|
AW17 |
950 |
1270 |
1590 |
1910 |
2230 |
|
AW20 |
1820 |
2430 |
3050 |
3650 |
4260 |
|
AW22 |
2150 |
2870 |
3580 |
4300 |
5020 |
|
AW25 |
3360 |
4480 |
5600 |
6720 |
7850 |
|
Aw28 |
5150 |
6860 |
8580 |
10300 |
12020 |
|
AW32 |
7620 |
10150 |
12680 |
15220 |
1776 |
|
AW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
|
AW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
|
AW50 |
22460 |
29950 |
37440 |
44930 |
52420 |
|
AW60 |
47300 |
63070 |
78840 |
94610 |
110380 |
AW氣動執行器零部件配表
|
|
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
序號 |
名稱 |
數量 |
|
1 |
箱體 |
1 |
11 |
銷軸 |
1 |
21 |
彈性擋圈 |
1 |
31 |
鎖緊螺母 |
2 |
|
2 |
拔叉 |
1 |
12 |
滾套 |
2 |
22 |
減磨墊圈 |
1 |
32 |
平墊圈 |
2 |
|
3 |
轉軸 |
1 |
13 |
彈性擋圈 |
2 |
23 |
O型圈 |
1 |
33 |
O型圈 |
2 |
|
4 |
隔板 |
2 |
14 |
無油軸承 |
2 |
24 |
O型圈 |
1 |
34 |
調節螺釘 |
2 |
|
5 |
活塞 |
2 |
15 |
O型圈 |
2 |
25 |
減磨墊圈 |
1 |
35 |
螺母 |
8 |
|
6 |
缸體 |
2/3 |
16 |
導向環 |
2 |
26 |
彈性擋圈 |
1 |
36 |
彈性墊圈 |
8 |
|
7 |
缸蓋 |
2 |
17 |
O型圈 |
2 |
27 |
平鍵 |
1 |
37 |
平墊圈 |
8 |
|
8 |
活塞桿 |
1 |
18 |
O型圈 |
2 |
28 |
O型圈 |
2 |
38 |
雙頭螺栓 |
8, |
|
9 |
彈簧 |
1/2/4 |
19 |
O型圈 |
2 |
29 |
定位銷 |
2 |
39 |
|
|
|
10 |
彈簧缸 |
1 |
20 |
鎖緊螺母 |
2 |
30 |
緊定螺釘 |
1 |
40 |
|
|
氣動軟密封球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
7、氣動軟密封球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、氣動軟密封球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
9、氣動軟密封球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的氣動軟密封球閥型號，請按氣動軟密封球閥直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【http://www.12560.net.cn浙江摩根閥門有限公司】 如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
