氣液聯動球閥由氣液聯動執行器和高壓球閥組成。氣液聯動執行機構的動力源直接取自主管線的高壓天然氣，天然氣經過濾之后，直接進入儲氣罐儲存。采用集成模塊、大流量、高壓設計技術，使較少的控制元件承受高壓，延長密封件的壽命、減少配管、減少系統泄漏點從而提高了設備的整體安全性。 液壓系統具有傳動剛性強、不易壓縮、傳動平穩、易于密封等優點。氣體具有壓縮比大的優點。氣液聯動執行機構通過氣液傳動方式的轉換，將氣、液二者優點得到完美結合。高壓氣體經過控制系統進入氣液罐轉換，罐體內等壓的液壓油被壓入相應的液壓活塞缸，同時液壓活塞缸液壓油流回到另一個氣液罐內，活塞動作帶動執行機構驅動閥門實現平穩的開或關。 氣液聯動執行機構工作性能穩定、動作可靠。通過調節液壓油的流量可調節執行機構動作的全行程時間。
|
球閥型號：Q847Y-900LB |
球閥通徑：8” |
球閥使用壓力：900LB |
|
球閥連接方式：法蘭連接 |
球閥操作方式：氣液聯動 |
球閥主要功能：起開關作用 |
|
球閥使用介質：水.油品.蒸汽.耐磨顆類 |
球閥材質：F60 雙相不銹鋼 |
球閥使用標準：美標 |
注：型號代表意義
Q代表球閥 8代表氣液聯動 4代表法蘭連接 7代表固定式 Y代表密封為NI60/STL/碳化鎢/碳化鉻

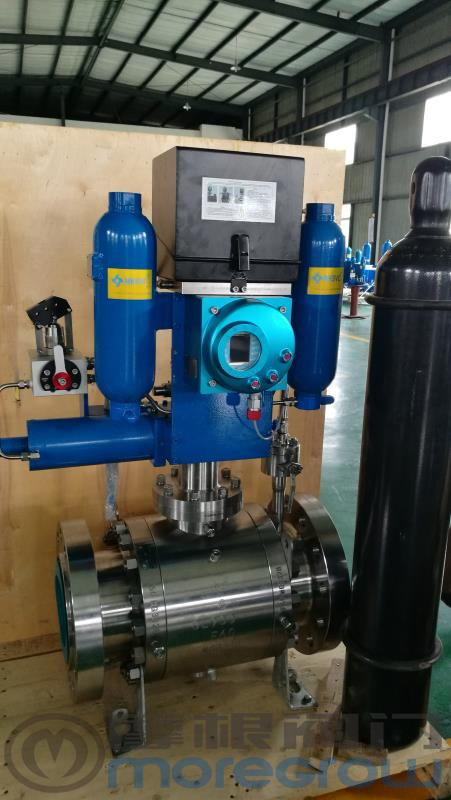

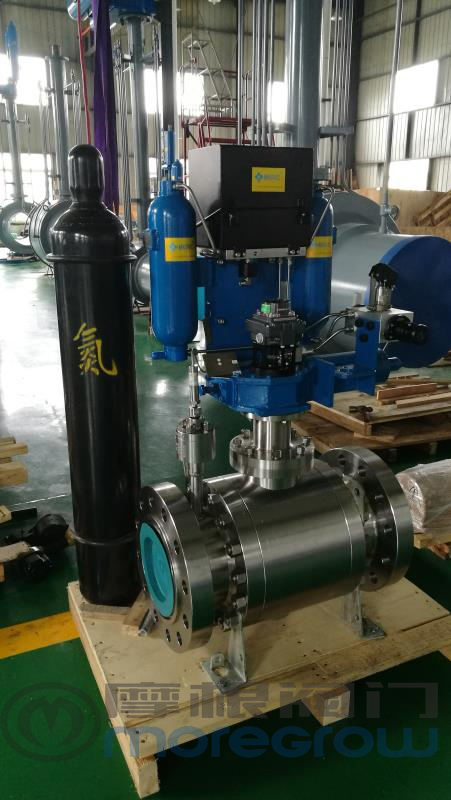

浙江摩根閥門有限公司現場氣液聯動球閥圖片
氣液聯動球閥圖片由氣液聯動執行器廠家提供

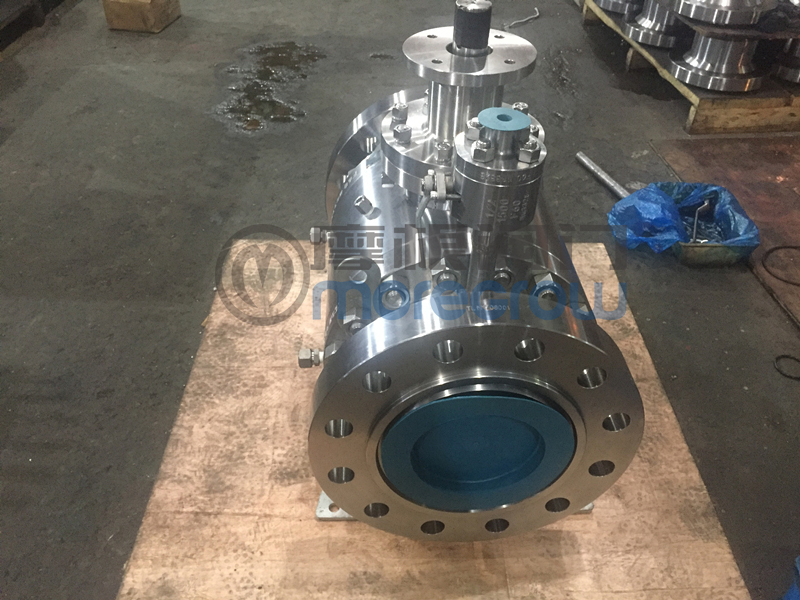

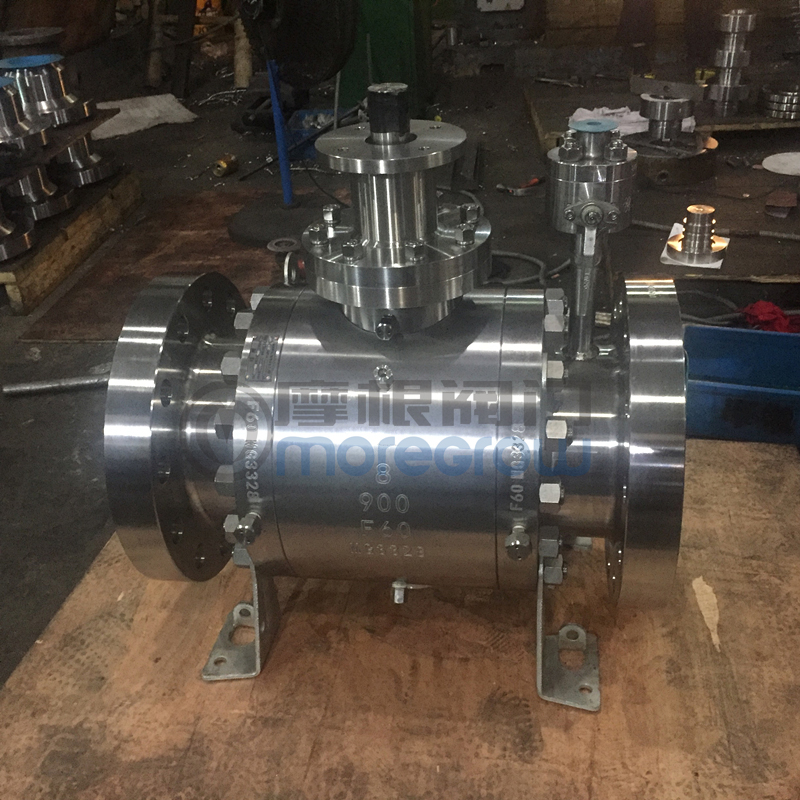

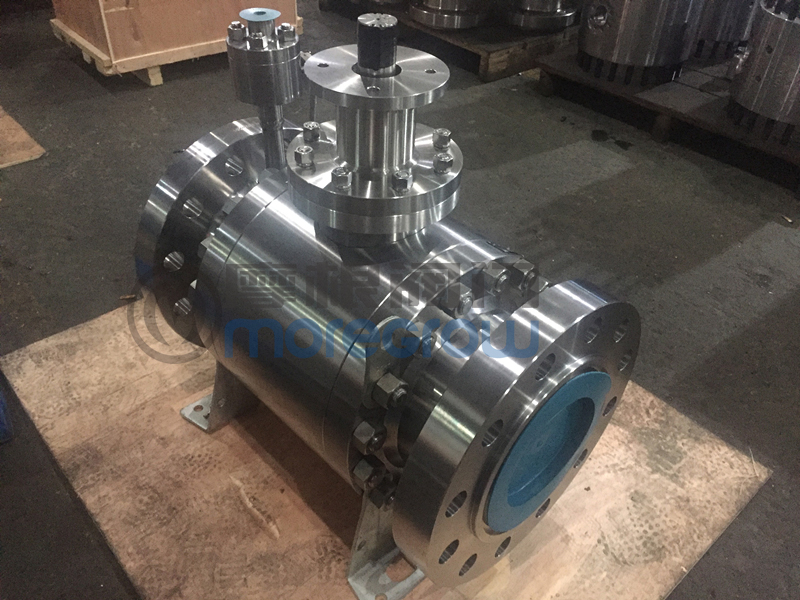

氣液聯動球閥浙江摩根閥門有限公司制造，型號Q847Y-900LB 8" 閥體采用F60雙相不銹鋼,內件材質：球體F60+NI60,閥座：F60+NI55,采用氣液聯動操作。
氣液聯動球閥執行機構，是由撥叉機構、氣/液罐、儲氣罐、液壓手泵+四位方向控制閥、閥位行程定位裝置、扭矩限制裝置、閥位指示器組成。驅動機構采用非對稱式撥叉機構，其獨特的設計是最有效、最可靠的角行程閥門驅動機構。
高壓球閥的結構及用途：
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
氣液聯動球閥產品的采購須知：
1、氣液聯動球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
2、氣液聯動球閥產品名稱與氣液聯動球閥的型號；
3、氣液聯動球閥的操作方式（有手動渦輪傳動氣動電動等）；
4、氣液聯動球閥的密封面材質和硬度；
5、氣液聯動球閥的閥體材質；
6、氣液聯動球閥的壓力；
7、氣液聯動球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、氣液聯動球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
9、氣液聯動球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的氣液聯動球閥型號，請按氣液聯動球閥直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【www.12560.net.cn浙江摩根閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
