氣動高壓球閥詳細說明：
氣動高壓球閥是球閥配上氣動執行器。氣動執行器的執行速度相對較快，最快的開關速度0.05秒/次，所以通常也叫氣動快速切斷球閥。氣動球閥通常配置各種附件，比如氣源處理三聯件、定位器、限位開關、控制箱、電磁閥等，以實現就地控制和遠距離集中控制，在控制室里就可以控制閥門的開關，不需要跑到現場或者高空和危險地帶來手動控制，在很大程度上節約了人力資源以及時間和安全性。

高壓球閥是由旋塞演變而來的，它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90度實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。特別是在美、日、德、法、意、西、英等工業發達國家，球閥的使用非常廣泛，使用品種和數量仍在繼續擴大，并向高溫、高壓、大口經、高密封性、長壽命、優良的調節性能以及一閥多功能方向發展，其可靠性及其他性能指標均達到較高水平，并已部分取代閘閥、截止閥、節流閥。隨著球閥的技術進步，在可以預見的短時見內，特別是在石油天然氣管線上、煉油裂解裝置上以及核工業上將有更廣泛的應用。

高壓球閥型號：Q647N-100RL	高壓球閥口徑：DN50	高壓球閥公稱壓力：PN100
高壓球閥連接方式：法蘭連接	高壓球閥操作方式：氣動	高壓球閥主要功能：起開關作用
高壓球閥使用介質：水.油品.蒸汽	高壓球閥材質：F316L鍛不銹鋼	高壓球閥使用標準：化工部標準

注：型號代表意義

Q代表球閥 6代表氣動 4代表法蘭連接 7代表固定式 N代表尼龍

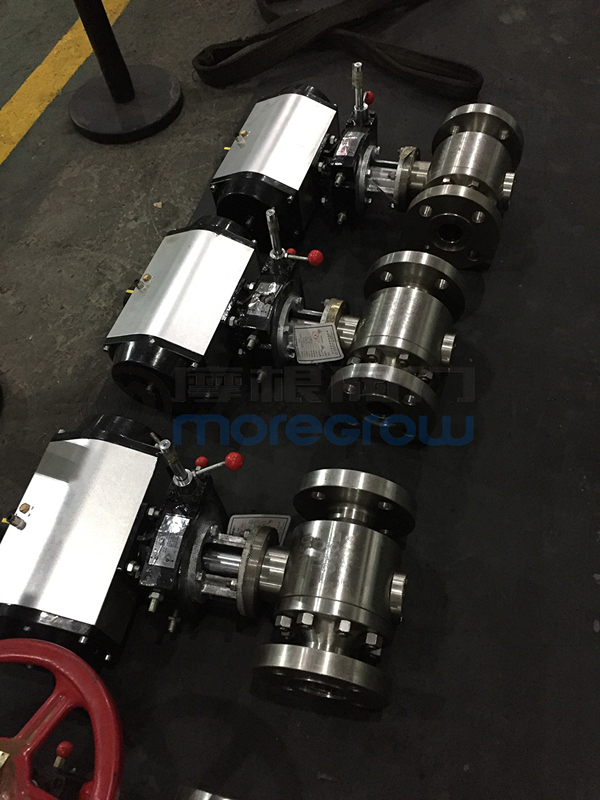

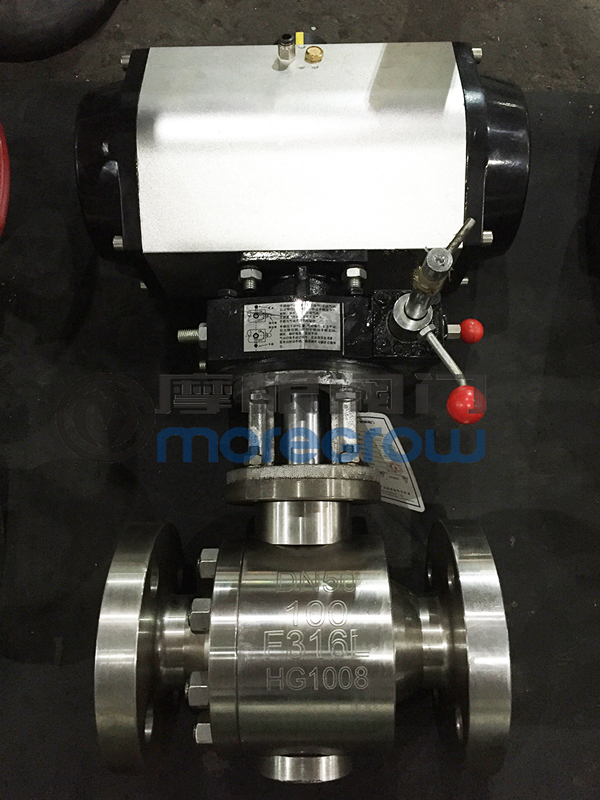

浙江摩根閥門有限公司現場國標鍛不銹鋼高壓氣動球閥圖片高壓氣動球閥浙江摩根閥門有限公司制造，型號Q647N-100RL  DN50 閥體采用F316L鍛不銹鋼,內件材質：球體F316L+ENP#,閥座：F316L+尼龍，氣動操作
安裝
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。 操作和使用 1、操作前須確認管路和閥已被沖洗過。 2、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°）時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。 3、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
試驗壓力
    氣密封試驗 ：0.5～0.7
　　工作溫度 ：PTFE≤150℃　PPL≤300℃ 碳纖≤350℃
　　適用介質 ：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
　　設計、制造：GB/T12237-89
　　法蘭連接：JB/T79-94、GB9113-2000
　　結構長度：GB12221-89
　　公稱通徑：DN15~DN200mm

　　公稱壓力：PN1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、42.0MPa

氣動球閥產品的采購須知：

1、氣動球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。
2、氣動球閥產品名稱與氣動球閥的型號；
3、氣動球閥的操作方式（有手動渦輪傳動氣動電動等）；
4、氣動球閥的密封面材質和硬度；
5、氣動球閥的閥體材質；
6、氣動球閥的壓力；
7、氣動球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；
8、氣動球閥我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。
9、氣動球閥產品包裝人性化亦可按您的要求辦理。
二、若已經由設計單位選定摩根的氣動球閥型號，請按氣動球閥直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
感謝您訪問我們的網站【www.12560.net.cn浙江摩根閥門有限公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
